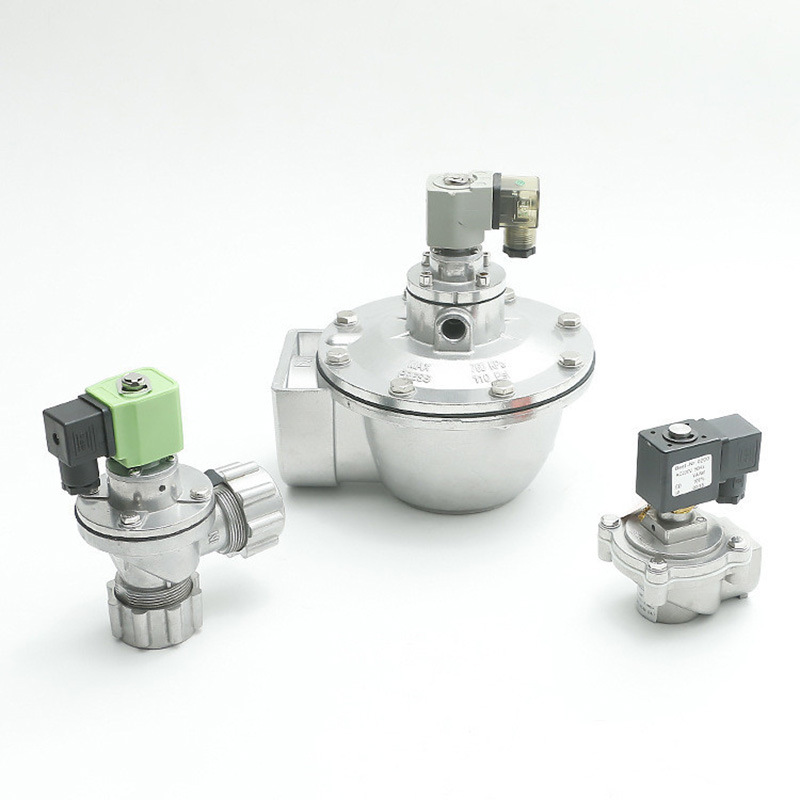

1寸直角電磁脈沖閥是按照電信號控制閥體卸荷孔的開啟和關閉，閥體卸荷時，閥后腔內壓力氣體排放，閥前腔內壓力氣體被膜片上陰壓孔節流，膜片被抬起，脈沖閥進行噴吹。1寸直角電磁脈沖閥閥體停止卸荷時，壓力氣體通過阻尼孔迅速充滿閥的后腔，由于膜片兩面在閥體上受力面積之差，閥的后腔內，氣體作用力大，膜片能 的關閉閥的噴吹口，脈沖閥停止噴吹。電信號是以毫秒計時，脈沖閥開啟的一瞬間，產生強大的沖擊氣流，從而實現瞬間噴吹。
1寸直角電磁脈沖閥工作原理：
膜片把1寸直角電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣通過節流孔進入后天室，此時后氣室壓力將膜片緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。脈沖噴吹控制儀電信號消失，1寸直角電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，1寸直角電磁脈沖閥又處于“關閉”狀態。
